多源输入超级电容汽车点火控制器

91 字·1 分钟· 0 次浏览 · loading
目录

简介
#


  多源输入超级电容汽车点火控制器是一款基于双向DC-DC H桥升降压拓扑的高性能汽车应急启动电源。系统以超级电容模组为核心储能单元,通过精密的硬件电路实现电能的高效存储与瞬间释放。设备集成了电瓶、USB、DC三路输入自动切换逻辑,利用全桥电路实现能量的双向流动。

硬件展示
#

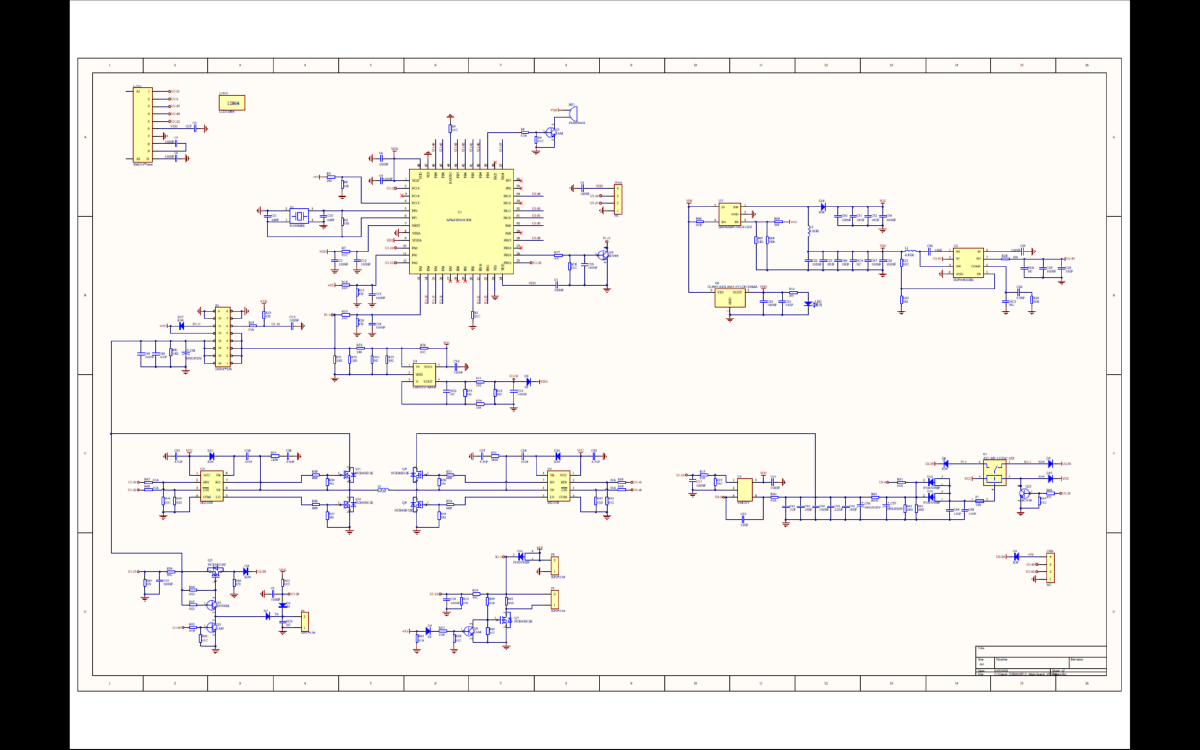

💡 超级电容汽车点火控制器原理图

软件展示
#

多源输入超级电容汽车点火控制器项目工程展示

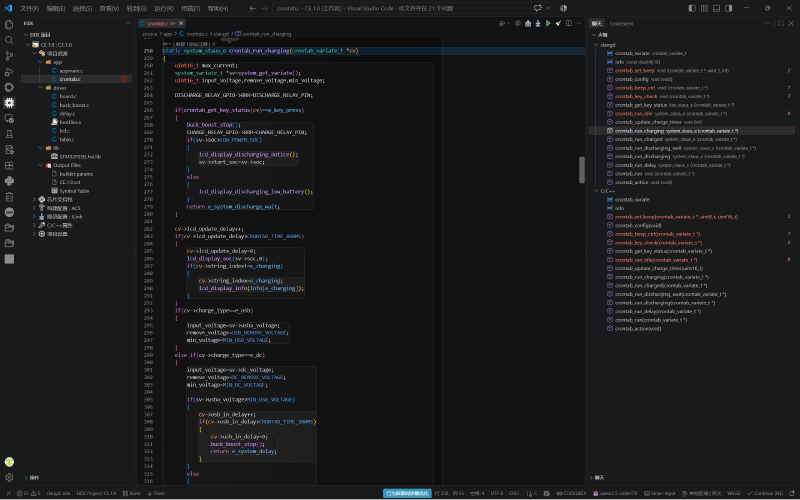

💡 软件项目工程展示-超级电容充电控制。
多源输入超级电容汽车点火控制器项目工程展示

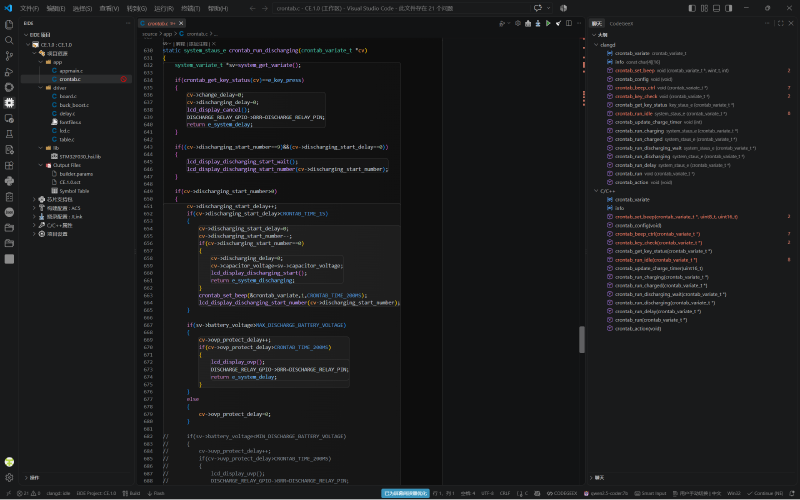

💡 软件项目工程展示-超级电容放电汽车点火控制。

功能说明
#

1. 核心电气规格与H桥功能
#


双向DC-DC H桥升降压系统:

  • 拓扑结构: 采用由4颗大功率MOSFET组成的全桥电路,配合高频电感构成同步整流升降压转换器。

智能充电策略:

  • Buck模式: 当输入电压(如12V电瓶或19V DC适配器)高于电容组电压时,自动降压恒流充电。
  • Boost模式: 当使用5V USB输入时,自动升压至电容组所需电压。
  • 稳压放电: 启动时维持输出端电压稳定,防止电压跌落导致ECU复位。

多路输入规格:

  • 电瓶输入: 宽电压输入(6V-24V),支持从亏电电瓶“取电”升压储能。
  • DC输入: 支持12V-20V适配器输入,大电流快速补能。
  • USB输入: 支持5V/2A-3A输入,兼容移动电源。

2. OLED显示与人机交互系统
#


本设备配备定制化OLED屏幕,通过MCU实时采集各路传感器数据,以图形化或数字形式展示以下关键信息:

主界面信息布局:

  • 输入源识别图标: 屏幕顶部动态显示当前激活的输入通道图标(⚡代表电瓶输入,🔌代表DC输入,🔋代表USB输入)。

实时输入参数区:

  • 输入电压: 精确显示当前输入端的实时电压值。
  • 输入电流: 实时刷新当前的充电电流大小,让用户直观了解充电速度。

储能状态核心区:

  • 电容电压: 大字显示超级电容组的端电压,这是判断是否可启动的关键指标。
  • 充电进度条: 图形化进度条直观展示电容电量百分比(0%-100%)。

输出/启动状态: 当连接汽车并启动时,切换显示输出电压与瞬时启动电流。

交互逻辑:

  • 开机自检: 上电后屏幕进行全像素自检,随后进入主界面。
  • 状态刷新率: 电压电流数据刷新率≥10Hz,确保数值跳动流畅,无延迟感。
  • 异常弹窗: 检测到故障时,屏幕中央弹出红色警告框(如“OVER TEMP”、“SHORT CIRCUIT”)。

3. 硬件架构与关键电路
#


功率级驱动电路: MOSFET阵列: 选用低内阻、高耐压的N-MOS管构建H桥,配合专用栅极驱动芯片,确保在大电流充放电时的开关效率与热稳定性。

高频磁性元件: 采用低损耗合金粉芯电感,承受H桥产生的高频纹波电流,减少发热。

信号采集与反馈回路:

  • 高精度采样: 在输入端、输出端及电容端分别设置精密分流器或霍尔传感器,将模拟信号送入MCU的ADC端口,为OLED显示提供精准数据源。
  • 闭环控制: MCU根据采集到的电压电流数据,通过PID算法动态调节H桥的PWM占空比,实现恒流/恒压充电及稳压输出。

4. 安全防护体系
#


短路保护: 硬件级比较器实时监控输出电流,一旦检测到短路(电流激增),微秒级关闭H桥所有MOS管,并在OLED屏显示“SHORT”警报。

防反接保护: 输入端串联大功率MOS管防反接电路,利用MOS管体二极管或独立控制逻辑,防止电瓶夹子接反烧毁内部电路。

过温保护: 功率器件旁贴附NTC热敏电阻,当H桥或电感温度超过阈值,自动降低充电电流或停止工作,并在屏幕显示温度读数。

过压/欠压保护: 实时监测电容电压,防止过充损坏电容或过放影响寿命。
