简介#
消毒牙刷盒控制器是一款专为便携式个人护理设备设计的低成本、低功耗控制解决方案。本方案基于九齐（Nyecon）NY8系列单片机开发，集成了锂电池充放电管理、UVC深紫外线消毒、电机驱动及人机交互指示等核心功能。凭借NY8系列芯片的高集成度与优异性价比，本方案在保证功能完整性的同时，实现了极致的成本控制与功耗优化，是电动牙刷消毒盒、旅行消毒仓等产品的理想选择。

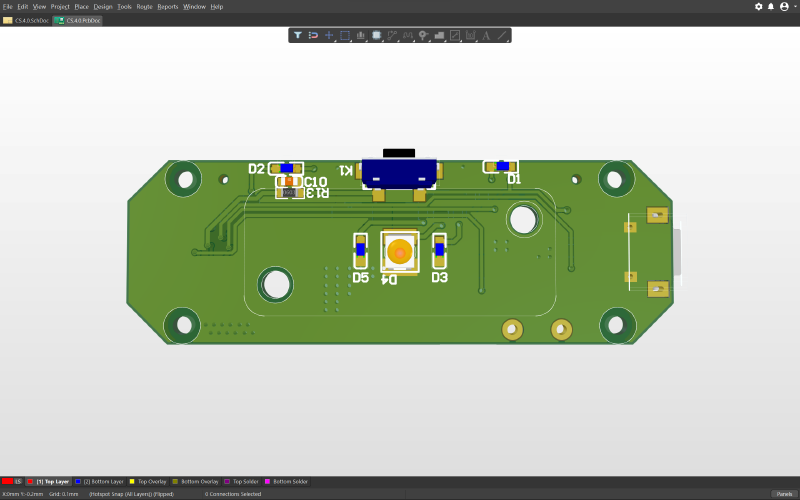

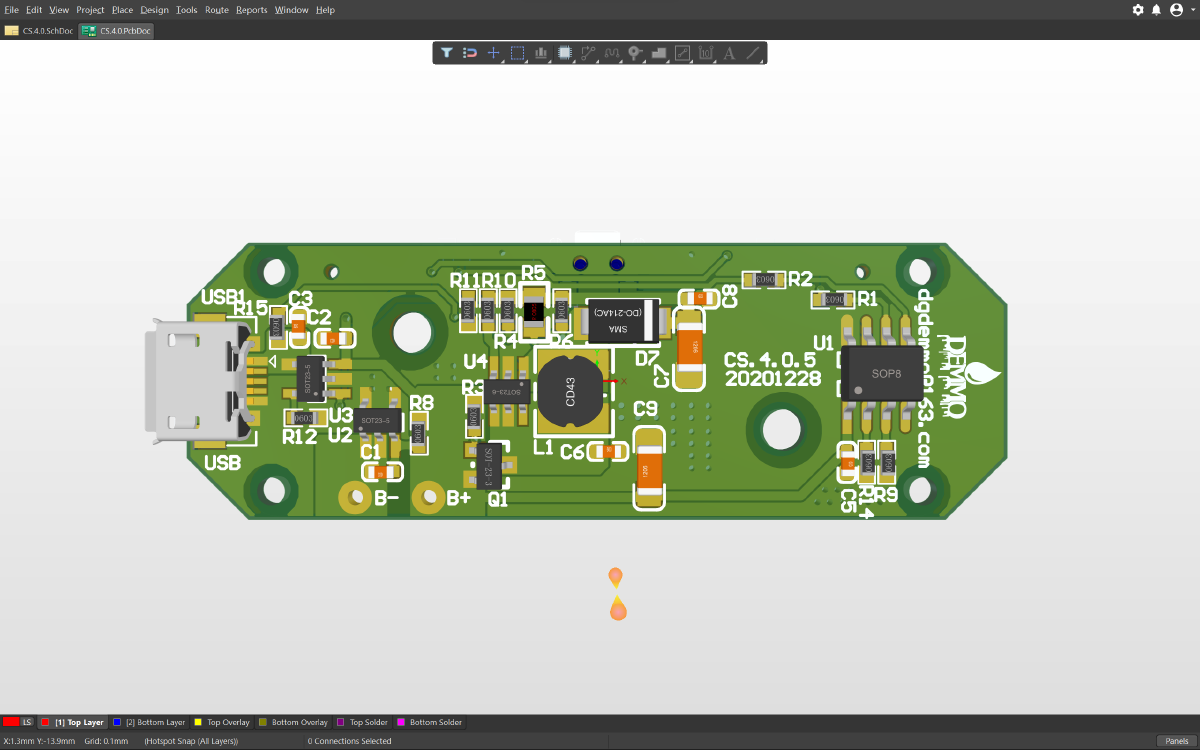

硬件展示#

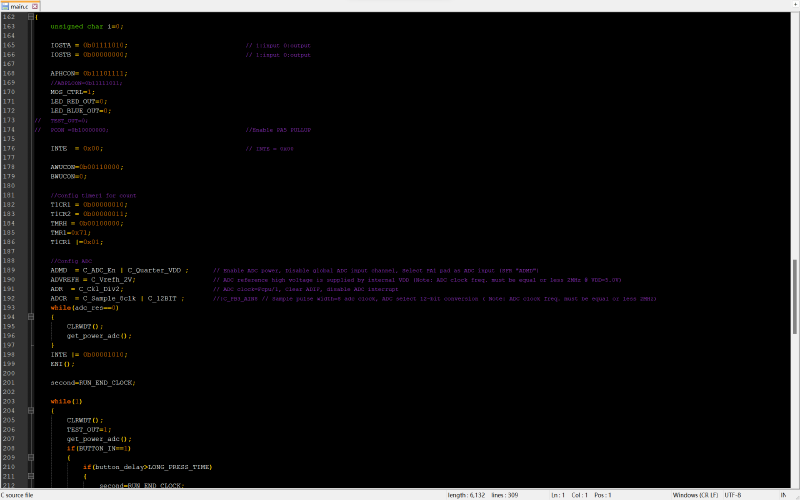

软件展示#
功能说明#
1. 核心电气规格与成本优势#
极致成本优化方案:
- 主控芯片： 采用九齐（Nyecon）NY8系列8位单片机。该芯片内置高精度RC振荡器、ADC及PWM，外围电路极其精简，在提供足够算力的同时，将BOM成本降至最低，极具市场竞争力。
- 集成度： 单芯片集成了按键检测、LED驱动、UVC控制及电池管理逻辑，无需额外昂贵的专用逻辑芯片。
电气参数规格：
- 工作电压： 3.0V ~ 4.2V（适配单节锂电池）。
- 静态功耗： < 1μA。极低的待机功耗确保产品在长期不使用时，电池电量也能维持数月之久。
- 充电规格： 支持4.5V~5.5V USB输入，充电电流设定为100mA，兼顾充电效率与电池寿命。
- 欠压保护： 3.0V切断输出，3.2V发出警告，防止电池过放损坏。
2. UVC消毒功能与低功耗管理#
本控制器专为UVC深紫外线杀菌设计，通过精准的时序控制，在保证杀菌效果的同时最大限度降低能耗。
UVC消毒参数：
- 紫外光源波长： 270~280nm（深紫外线杀菌黄金波段）。
- 发光角度： 120度广角覆盖，确保消毒仓内部无死角。
- 工作功率： 240mW（LED端），辐射功率约6mW。
智能工作模式：
- 单次工作时长： 设定为3分钟。此时间足以完成一轮高效杀菌，随后自动关机，避免无效耗电。
- 低功耗逻辑： 芯片在空闲时自动进入休眠模式，仅保留按键唤醒功能，将系统整体功耗控制在微安级。
3. 板载保护与硬件架构#
锂电池保护机制：
- 过充保护： 4.3V切断充电，4.1V恢复，防止电池鼓包。
- 过流保护： 9A硬件级过流保护，防止短路烧毁电路。
- 低压保护： 2.4V切断放电，3.0V恢复，保护电池活性。
硬件架构：
- MCU： 九齐NY8系列（SOP8封装），小巧紧凑。
- 电源管理： 内置LDO及充电管理电路，支持USB直充。
- 驱动电路： 采用MOS管驱动UVC灯珠，开关响应速度快。
4. 操作与指示说明#
按键操作逻辑：
- 开机/关机： 关机状态下单击按键开机，蓝色指示灯亮起；开机状态下长按按键关机。
- 自动关机： 工作3分钟后自动进入关机状态，无需手动操作。
LED指示状态：
- 工作状态： 蓝色指示灯常亮，表示正在消毒或工作。
- 充电状态： 接入USB充电器后自动唤醒进入充电模式。充电中红色指示灯亮起；充满电后红色指示灯熄灭。
