简介#
智能快充移动电源控制器是一款集成了多协议快充、双向能量转换及可视化交互的高性能电源管理方案。该方案采用高集成度主控芯片，支持USB-A与Type-C双口输出及输入，具备精准的电量计量与多重安全防护机制。配合定制化OLED显示屏，能够实时呈现电压、电流、功率及温度状态，为用户提供透明、安全的充电体验。本方案电路布局紧凑，转换效率高，适用于大容量、高性能移动电源产品。

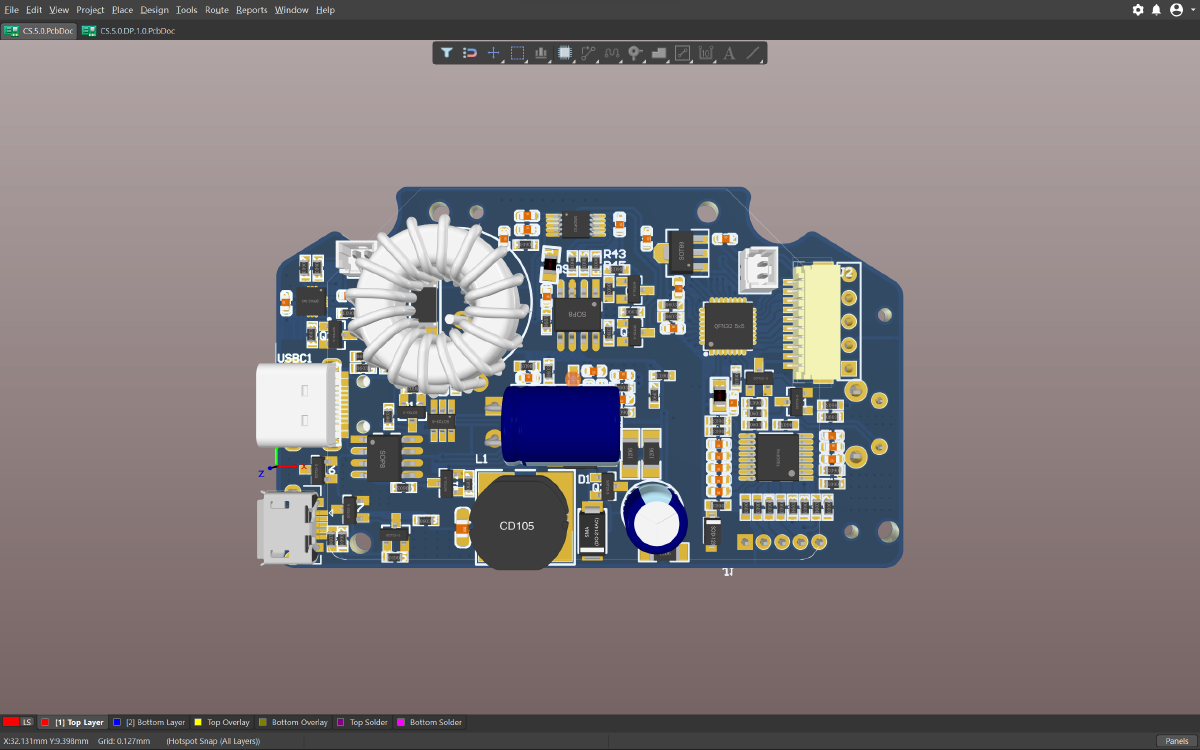

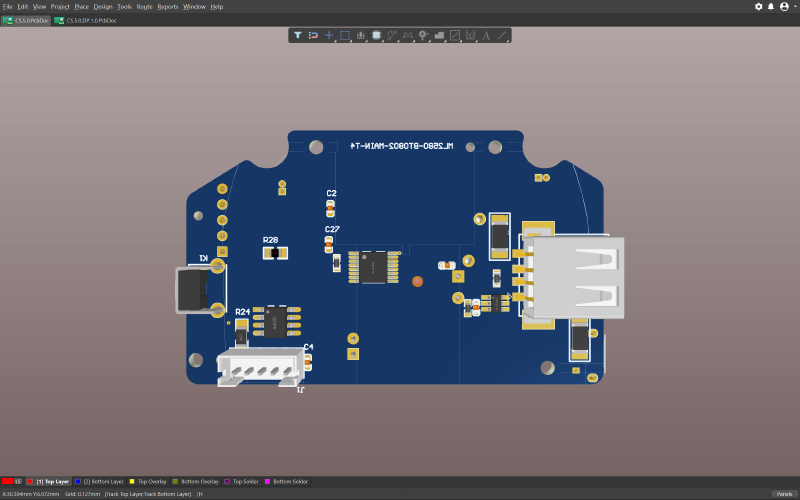

硬件展示#

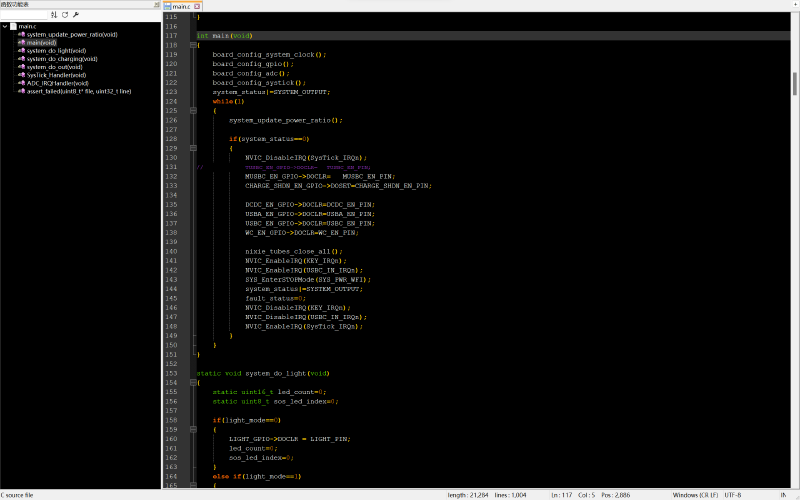

软件展示#
功能说明#
1. 核心电气规格与接口定义#
双口快充架构:
- Type-C 接口： 支持双向充放电。作为输入时，支持5V/3.0A及以上规格快速补能；作为输出时，支持PD/QC等主流快充协议，最大输出电流可达3.0A。
- USB-A 接口： 支持单向大电流输出，兼容5V/2.4A标准充电及各大厂商私有协议，满足多设备同时充电需求。
高效功率转换：
- 同步整流技术： 板载大功率环形电感（如图PCB所示）配合低内阻MOS管，构建高效的升降压拓扑，显著降低充放电过程中的热损耗。
- 宽电压输入： 适配单节或多节锂电池组，支持宽范围电压输入。
2. OLED可视化交互系统#
本方案摒弃了传统的LED灯珠指示，采用定制段码式OLED屏幕，提供丰富的数据反馈：
界面信息显示：
- 超大电量数字： 屏幕左侧以巨大的三位数字显示当前剩余电量百分比，直观醒目。
- 输入源识别： 顶部动态显示当前激活的输入通道。
- 实时功率监测： 右侧区域实时刷新当前的电压与电流数值，让充电速度看得见。
- 状态图标： 包含百分比符号及异常状态指示。
智能温控报警：
- 过热保护提示： 当系统检测到内部温度超过安全阈值时，屏幕特定区域会立即显示"OVER HEAT"字样并伴随温度计图标闪烁，同时强制降低输出功率或切断输出，确保安全。
3. 硬件架构与安全设计#
紧凑的PCB布局：
- 功率器件散热： 关键发热元件布局合理，预留散热空间。
- 接口加固： Type-C母座采用贴片加插件混合封装或高强度贴片封装，抗插拔能力强。
全方位安全防护：
- 过温保护 (OTP)： 内置NTC热敏电阻检测点，实时监控电芯及MOS管温度。
- 短路保护 (SCP)： 硬件级短路检测，响应时间微秒级。
- 过流/过压保护： 精确限制输出电流与电压，防止损坏后端负载设备。
- 静电防护 (ESD)： 数据接口处设计有ESD保护器件，防止人体静电击穿芯片。
4. 软件逻辑与用户体验#
协议握手逻辑：
- 接入设备后，主控芯片自动识别负载类型，在毫秒级时间内完成快充协议的握手与协商，切换至最佳输出电压档位。
低功耗待机：
- 当未检测到负载或充电完成时，系统自动进入微安级休眠模式，关闭OLED屏幕显示与功率级输出，最大程度减少自耗电，延长储存时间。
UI动态刷新：
- 屏幕数据刷新率经过优化，电流数值的跳变平滑自然，无卡顿感，提升高端产品的质感。
