智能脉冲放电与电池充电管理控制器

  本控制器是一款集高精度脉冲放电及充电管理于一体的智能电源管理设备。系统基于高性能MCU核心，集成了大功率MOSFET阵列与精密脉冲生成电路。它支持恒流直流放电与高压脉冲放电双模式，具备完善的电量监测、定时逻辑及人机交互功能，能够有效释放电池容量并防止过放。

基础直流放电模式:

• 负载特性：恒流/恒功率放电，等效输出电压设定为 DC 8.0V。
• 持续放电电流：2.8A（连续稳定工作）。

高压脉冲模式:

• 脉冲频率：2Hz。
• 占空比：10%。
• 脉冲峰值电压：18V。
• 电流特性：平均电流 0.36A，瞬间峰值电流可达 3.6A，用于电池极板活化或内阻测试。

功率规格:

• 总功率限制：系统设计最大热耗散与输出功率为 30W。

电池管理参数:

• 放电截止电压：单体电芯 2.9V（精确检测，防止过放）。
• 容量释放目标：确保在截止前释放电池总容量的 90%。

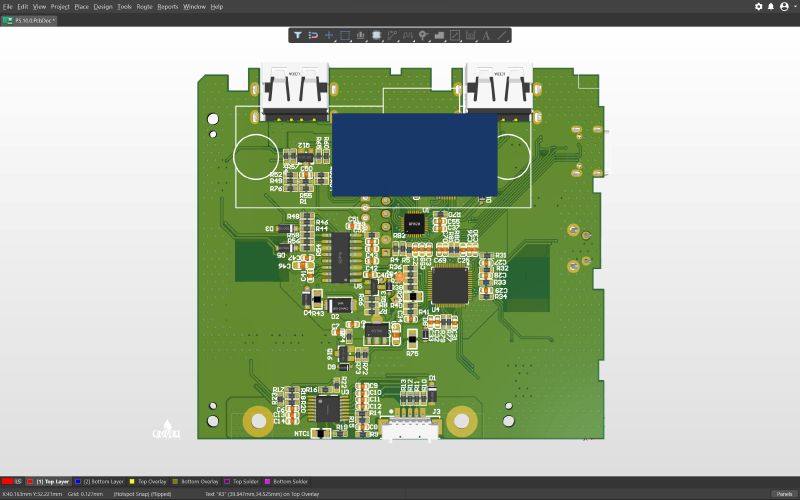

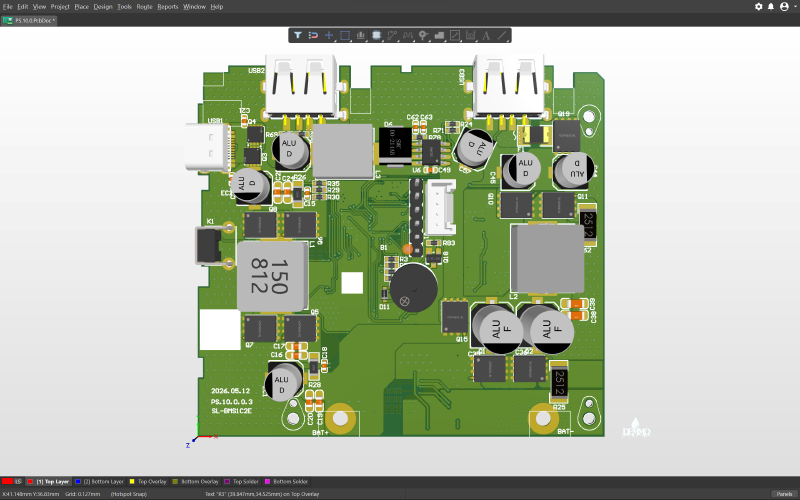

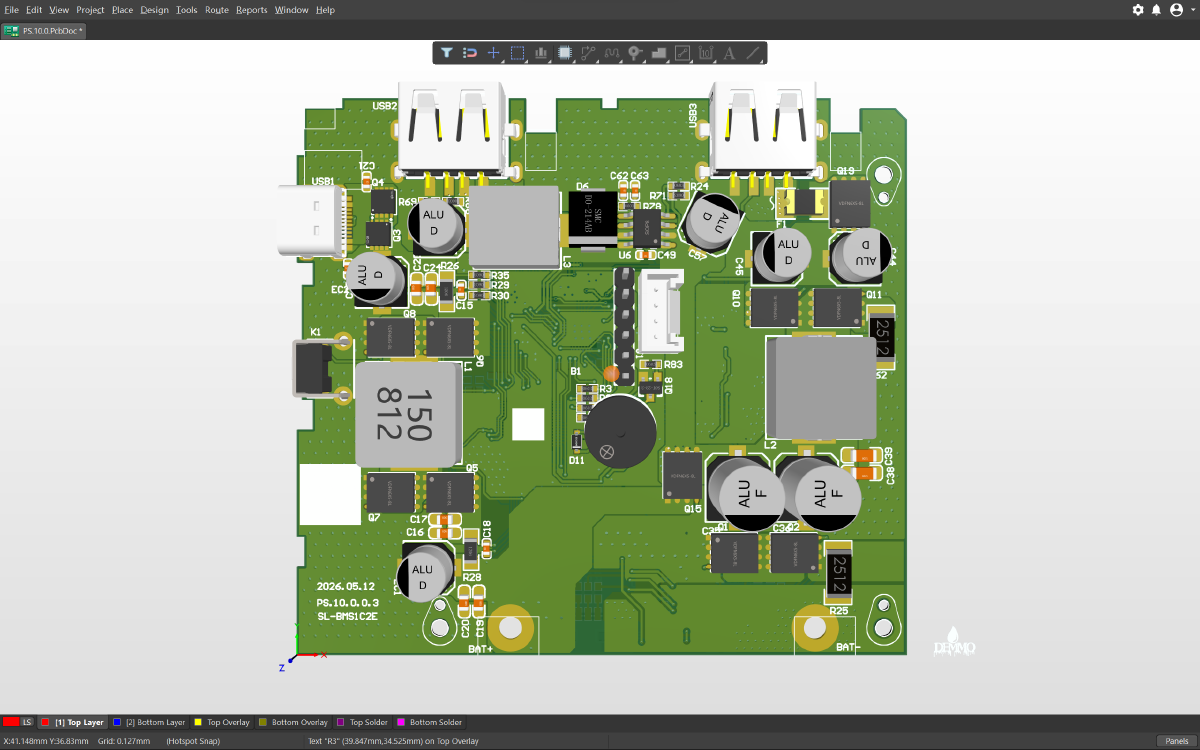

功率驱动级:

• 大电流MOSFET阵列：板载多颗大功率MOS管，采用并联工作模式以分担2.8A持续电流及3.6A脉冲浪涌电流，有效降低导通内阻与发热。
• 储能与滤波电感：大型屏蔽功率电感配合固态电容，用于平滑脉冲电流波形，确保18V脉冲的稳定性及直流输出的纯净度。

主控与检测单元:

• MCU控制器：核心处理单元，负责PWM脉冲生成、ADC电压采样及逻辑时序控制。
• 蜂鸣器：位于板卡中央，用于实现任务完成后的声音提示功能。

接口布局:

• 电池输入端：位于板卡底部，采用大焊盘或接线柱设计，支持大电流输入。
• USB接口：顶部预留多个USB接口，可能用于供电、作为输出通道。
• 数据上传预留区：板卡预留了模块安装空间及通信接口，支持后续扩展物联网功能。

为确保电池及设备安全，控制器内置多重软硬件保护机制：

• 空载保护：系统具备负载检测功能，未带负载时禁止放电且计时器不启动，防止误操作。

• 过放保护 (UVLO)：实时监测电芯电压，一旦触及 2.9V 截止阈值，立即切断放电回路。

• 过流与短路保护：当电流异常超过3.6A峰值或发生短路时，硬件电路毫秒级关断MOS管。

• 热保护：监测功率器件温度，防止30W满载运行时过热损坏。

TFT显示屏交互:

• 电量显示：以 1% 为最小单位显示剩余容量百分比。
• 状态指示：清晰显示“待机”（Ready）与“结束”（Finish）等工作状态。

定时逻辑:

• 默认时长：单次运行时间设定为 30分钟。
• 非累计计时：若中途停止，再次启动时将重新开始一个新的30分钟周期，不累计之前的运行时间。

声光提示:

• 完成提醒：30分钟倒计时结束后，蜂鸣器发出间断“嘀”声十次进行强提醒。
• 自动关机：提示音结束后，系统自动进入关机或深度休眠状态以节省能耗。

• 数据上传模块：预留专用接口与物理安装空间，支持外接通信模块（如4G/NB-IoT/Wi-Fi）。

• 数据记录：可记录并上传设备的使用次数与累计运行时间，便于远程运维与寿命管理。
