基于EG1164的BOOST电源

  本模块是一款专为电杆伸缩机构设计的智能电源驱动板。系统采用高性能EG1164芯片作为核心控制器，实现从12V直流输入到24V直流输出的高效BOOST升压转换。通过板载大功率继电器组，精确控制输出电流方向，从而驱动负载（如电动推杆）实现伸出与缩回的双向运动控制。

输入电压范围：DC 12V（标称），支持宽压输入波动。

输出电压：稳定DC 24V（BOOST升压模式）。

输出电流能力:

• 持续输出电流：20A（基于板载继电器YA318-2A-U 12V 2X10A规格推断，双路并联或冗余设计）。
• 峰值电流：支持短时过载以应对电机启动浪涌。

转换效率：>90%（得益于EG1164同步整流技术及低内阻MOSFET）。

开关频率：约100kHz-150kHz（EG1164典型工作频率，配合板载电感L1及滤波电容工作）。

控制逻辑电平：TTL/CMOS兼容（3.3V/5V均可驱动光耦或三极管控制端）。

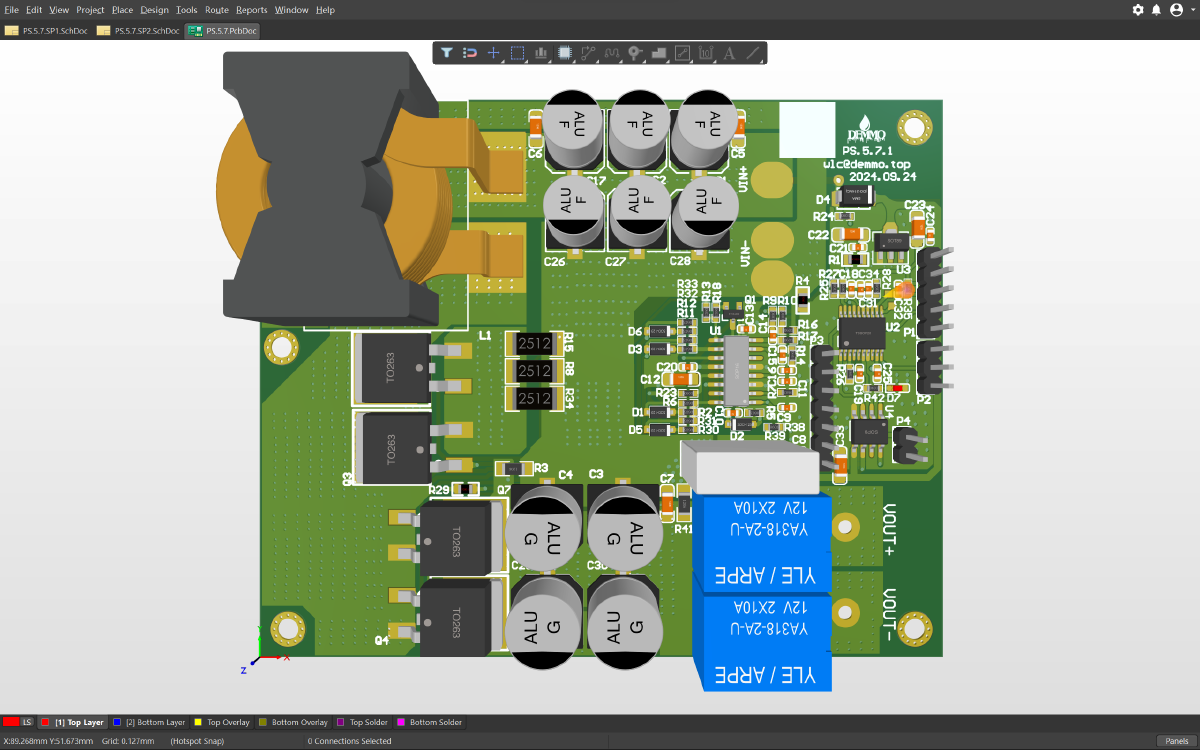

主控芯片：采用EG1164高压大电流同步整流升压芯片。该芯片内置功率MOSFET，具备高精度反馈环路，确保24V输出的稳定性。

功率开关与换向单元:

• 板载两颗大功率继电器。
• 继电器采用H桥或极性反转接法，通过逻辑信号切换触点，改变输出端（VOUT+/VOUT-）的极性，实现电机正反转。

滤波储能系统:

• 输入/输出滤波：多颗固态电容分布在VIN和VOUT区域，有效滤除高频纹波，防止电池端电压跌落。
• 功率电感：大尺寸屏蔽功率电感，配合芯片进行能量存储与释放。

驱动与保护电路:

• MOSFET阵列：板载多颗TO-263封装的大功率MOS管，用于辅助扩流或作为继电器驱动的前级开关。
• 光耦隔离：右侧排针附近可见光耦器件，实现控制信号与高压功率端的电气隔离，提高抗干扰能力。

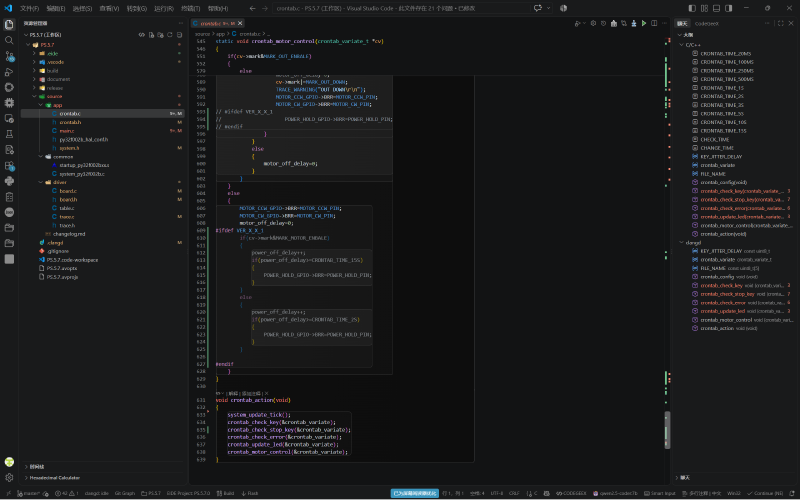

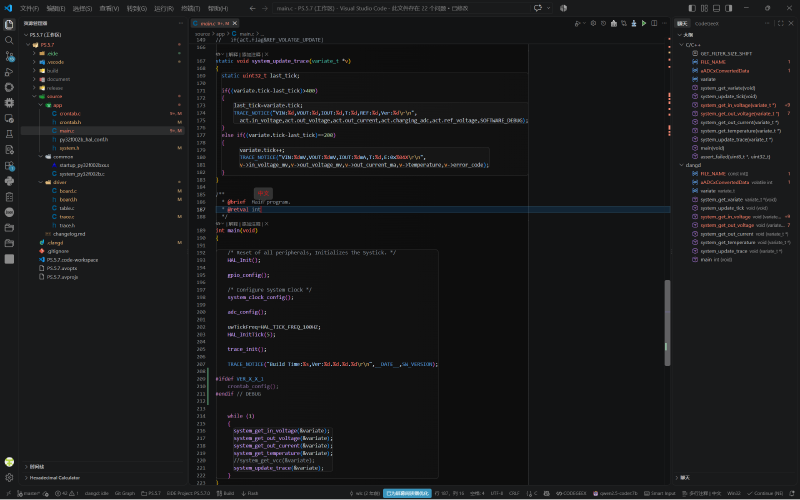

为确保电杆伸缩过程中的设备安全，本模块设计了多重防护机制：

过流保护 (OCP)：EG1164内置逐周期限流功能，当检测到电感电流超过阈值时自动关断输出，防止烧毁MOS管。

过温保护 (OTP)：芯片内部集成温度传感器，当结温超过安全值（通常150℃）时自动降低频率或停机。

输入欠压/过压锁定 (UVLO/OVP)：防止电池过放损坏或输入电压异常升高击穿后级电路。

输出短路保护：当电杆电机线路发生短路时，电路板迅速切断输出。

监控立杆/摄像头的电动升降系统。

光伏板角度调节推杆控制。

自动化仓储货架的高度调节机构。
